Restauro Magnadyne FM12

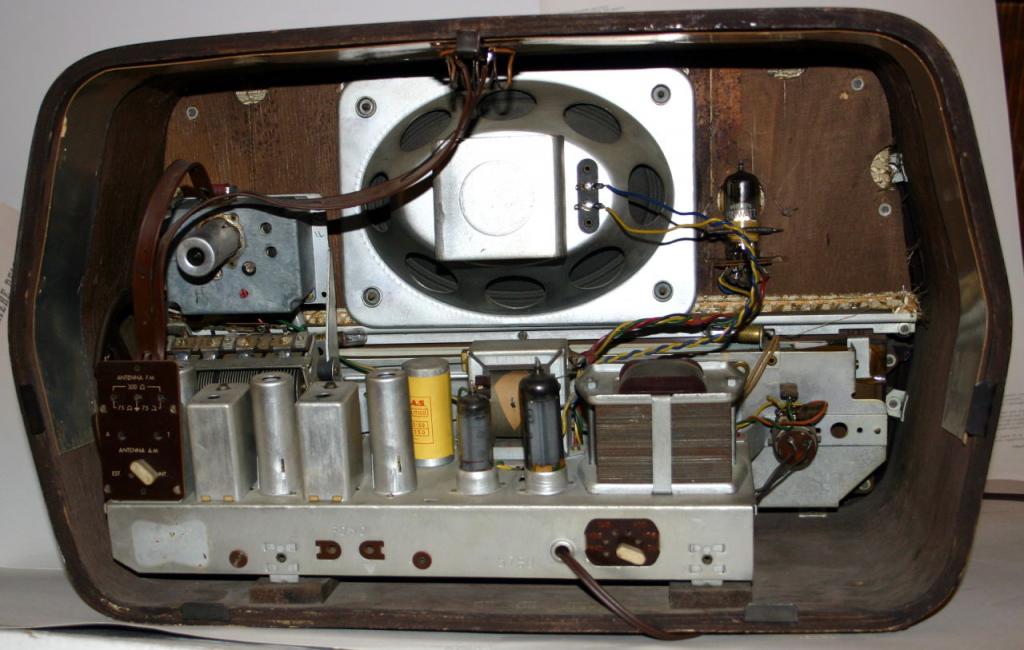

La radio in oggetto, una Magnadyne FM 12 prodotta nell’anno 1955, mi è stata portata in riparazione da un vecchio amico in quanto presentava il cordone di alimentazione tagliato. L’apparecchio si presentava in buone condizioni generali, senza tracce di ruggine sul telaio e solo qualche leggero segno del tempo sul mobile. Pertanto, dopo solo una spolverata e una ripulita, il tutto è tornato quasi come nuovo.

Dopo aver sostituito il cavo di alimentazione e controllato che non ci fossero segni evidenti di bruciature, ho provato ad accendere la radio tenendola sottoalimentata per circa mezz’ora, al termine della quale, dopo aver dato piena tensione, la radio ha cominciato a funzionare discretamente bene.
Dopo alcuni minuti di funzionamento, tuttavia, ha iniziato a manifestare una certa distorsione unita ad un surriscaldamento della valvola finale, sintomo della solita avarìa al condensatore di disaccoppiamento tra la preamplificatrice e la finale. Sostituito il condensatore, la radio ha cominciato a cantare come un usignolo.
Deciso a rimontare il telaio nel mobile, dopo un’ultima accensione di sicurezza, mi accorsi che la modulazione di frequenza non funzionava più. Controllando nelle vicinanze del gruppo FM, che in questo modello è posto a parte, al di sopra del condensatore variabile (relativo alle sole gamme a modulazione di ampiezza), notai che la cordicella entrante nel gruppo era lasca. Il gruppo FM di questa radio è del tipo a permeabilità variabile, ossia varia l’induttanza dei circuiti di antenna e di oscillatore, e la cordicella in questione agiva facendo scorrere il nucleo ferromagnetico delle relative bobine.
Aprendo quindi il gruppo, ho notato che la cordicella era spezzata dalla parte della molla che la teneva in tensione. La riparazione è consistita nella sostituzione della cordicella e nel suo corretto tensionamento al fine di far corrispondere la reale frequenza ricevuta con le indicazioni presenti sulla scala.
